Fil-kejl industrijali, it-termini sensorju tal-pressjoni, transducer tal-pressjoni, utrasmettitur tal-pressjonispiss jintużaw bħallikieku kienu l-istess ħaġa. Kollha jkejlu l-pressjoni, iva-iżda jagħmluha b'modi differenti, u t-tip ta' output li tikseb jagħmel differenza kbira meta tkun qed tintegra l-apparat f'sistema. Li tkun taf kif huma differenti jgħinek tevita problemi ta 'ħoss, uġigħ ta' ras fil-wajers, u kwistjonijiet ta 'preċiżjoni fit-triq.
一. Sensor tal-Pressjoni: Nej, Millivolt-Sinjal tal-Livell
Sensor tal-pressjoni huwa l-aktar forma bażika. Normalment ikun fih strain gauge jew element sensing piezoresistive imwaħħal ma 'dijaframma. Meta tinbidel il-pressjoni, id-dijaframma tiċċaqlaq ftit u s-sensor joħroġ sinjal ta' **millivolt-livell (mV)**.
Dan huwa s-sinjal "l-aktar pur" li tista 'tikseb, iżda jfisser ukoll li jkollok bżonn amplifikazzjoni esterna u kumpens.
Karatteristiċi tipiċi:
Joħroġ sinjal mV żgħir ħafna
Sensittivi ħafna, rispons rapidu
Jeħtieġ elettronika żejda biex tistabbilizza, tkabbar, u tikkalibra
L-aħjar għal inġiniera OEM jew ambjenti tal-laboratorju fejn l-utenti jikkontrollaw il-katina tas-sinjali
Jekk it-tim tiegħek jimmaniġġja l-amplifikazzjoni huwa stess jew qed tibni ċirkwiti personalizzati, sensor mhux maħdum jagħtik flessibilità massima.
Sensor tal-pressjoni
2. Transducer tal-Pressjoni: Sinjal ta 'Vultaġġ Amplifikat
Transducer tal-pressjoni jieħu dak l-output millivolt mhux ipproċessat u jżid l-elettronika interna biex jaqilbu f'sinjal ta 'vultaġġ, bħal 0–5 V jew 0–10 V. Dan jagħmilha aktar faċli biex tintegra u aktar reżistenti għall-istorbju minn sensor vojt.
Karatteristiċi tipiċi:
Joħroġ sinjal ta 'vultaġġ stabbli
Jinkludi amplifikazzjoni mibnija-u kumpens bażiku tat-temperatura
Adattat għal tulijiet ta 'kejbil moderati
Komuni f'magni industrijali, sistemi idrawliċi, ittestjar tal-karozzi, u tagħmir industrijali ġenerali
Aħseb f'transducer bħala l-għażla tan-nofs bilanċjata-aktar robusta minn sensor mhux maħdum iżda mhux imwebbes industrijalment daqs trasmettitur.
3. Trasmettitur tal-Pressjoni: 4–20 mA u Sinjali Standard Oħra
Trasmettitur tal-pressjoni jmur lil hinn billi joffri sinjal industrijali standardizzat, ġeneralment 4–20 mA, iżda kultant 0–10 V, 1–5 V, jew saħansitra protokolli diġitali bħal RS485/Modbus.
Il-linja tal-kurrent 4–20 mA hija l-istilla tad-dinja industrijali minħabba li:
Huwa reżistenti ħafna għall-istorbju elettriku
Jaħdem fuq tulijiet twal tal-kejbil
Il-kurrent mhux se jinżel bir-reżistenza tal-kejbil
It-telf tas-sinjal jew il-falliment tal-wajers huwa faċli biex jinstab

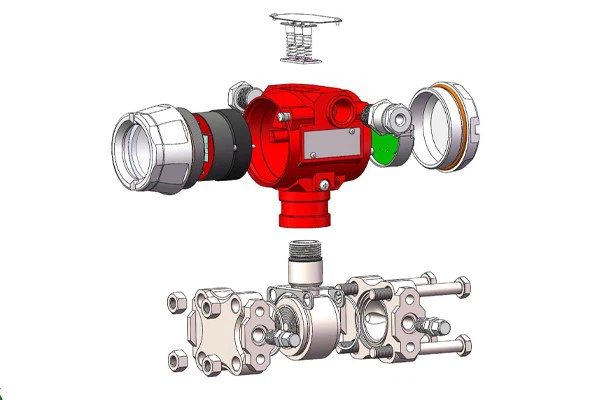

Trasmettitur tal-Pressjoni
Karatteristiċi tipiċi:
Jipprovdi output kompletament ikkondizzjonat, ikkumpensat u kkalibrat
Iddisinjat għal ambjenti ħorox u wajers ta'-distanza twila
Użat ħafna fil-kontroll tal-proċess, trattament tal-ilma, żejt u gass, HVAC, u awtomazzjoni
Jekk l-ambjent huwa esiġenti jew id-distanza tal-wajers hija twila, trasmettitur huwa l-għażla affidabbli.
Kif tiddeċiedi liema waħda għandek bżonn
Mod sempliċi biex taħseb dwarha:
Agħżel asensor tal-pressjonijekk trid dejta mhux ipproċessata u tippjana li timmaniġġja l-ipproċessar tas-sinjali lilek innifsek.
Agħżel transducer jekk trid sinjal ta' vultaġġ faċli-biex-uża u immunità tal-istorbju moderata.
Agħżel trasmettitur jekk għandek bżonn outputs ta'-distanza twila, stabbli, u standard tal-industrija- bħal 4–20 mA.
Kull tip għandu postu. L-għażla t-tajba tiddependi fuq l-arkitettura tas-sistema tiegħek, l-ambjent, u kemm kundizzjonament tas-sinjal trid timmaniġġja waħdek.
