Liema metodi ta 'installazzjoni huma disponibbli għal trasmettituri tal-pressjoni fuq tankijiet atmosferiċi miftuħa, u liema xenarji jaqbel kull wieħed?
Il-kejl tal-livell f'tankijiet miftuħa atmosferiċi huwa essenzjalment kejl tal-pressjoni idrostatika: il-pressjoni ġġenerata mill-kolonna tal-likwidu hija proporzjonali għall-għoli tal-livell tal-likwidu. Hemm tliet metodi ta 'installazzjoni komuni.
L-immuntar tal-qiegħ jinstalla t-trasmettitur fil-qiegħ tat-tank jew fuq in-naħa ħdejn il-qiegħ, bil-port tal-pressjoni konness direttament mal-medju ġewwa t-tank. Dan joffri l-iqsar passaġġ ta 'trażmissjoni tal-pressjoni u l-aktar rispons mgħaġġel, li jagħmilha adattata għal midja likwida nadifa u ta' viskożità baxxa.
L-immuntar ta 'fuq huwa adattat għal xenarji fejn il-ftuħ ta' toqba fil-qiegħ tat-tank mhuwiex mixtieq jew fejn it-trasmettitur għandu jkun iżolat minn midja korrużiva; jeħtieġ sonda tat-tip tal-virga jew tat-tip tal-kejbil biex twettaq pressjoni.
L-immuntar tat-tank estern tat-tip tal-kejbil huwa tipikament użat meta t-tank ikun diġà fis-servizz u ma jistax jittaqqab jew huwa diffiċli biex jiġi aċċessat għall-manutenzjoni; l-assemblaġġ tal-kejl huwa installat barra t-tank u mqabbad mal-qiegħ tat-tank permezz ta 'pajp li jikkomunika. Il-kunsiderazzjonijiet ewlenin f'dawn il-metodi huma proprjetajiet likwidi, struttura tat-tank, medda ta 'kejl, u rekwiżiti ta' manutenzjoni.
Għall-immuntar ta 'fuq fuq tank miftuħ, kif tagħżel bejn sondi tat-tip tal-virga u tat-tip tal-kejbil, u x'għandu jiġi nnutat waqt l-installazzjoni?
Sondi tat-tip virga huma adattati għal firxiet ta 'kejl relattivament qosra u midja b'fluss tajjeb. Il-ponta tas-sonda għandha żżomm vojt ta 'mill-inqas 50 mm mill-qiegħ tat-tank biex jiġi evitat kuntatt li jista' jikkawża stress mekkaniku jew żbalji fil-kejl. Sondi tat-tip tal-kejbil jintużaw għal firxiet kbar jew tankijiet fil-fond. L-istruttura flessibbli tagħhom tippermetti li s-sonda titgħawweġ b'mod xieraq mal-forma tat-tank, iżda l-installazzjoni għandha tiżgura li l-kejbil ma jikkuntattjax mal-ħajt tat-tank, appoġġi interni, jew aġitaturi. Id-disinn taż-żennuna tal-immuntar huwa ugwalment kritiku: it-toqba taż-żennuna għandha preferibbilment tkun DN50 sa DN150, u l-għoli tiegħu għandu jinżamm fi ħdan 150 mm. Żennuna twila eċċessivament toħloq żona mejta lokalizzata madwar is-sonda, li twassal għal dewmien fil-kejl jew eki foloz.
Liema rekwiżiti speċjali japplikaw għall-immuntar tat-tank estern tat-tip kejbil?
L-immuntar tat-tank estern tat-tip tal-kejbil jimponi rekwiżiti stretti fuq l-inklinazzjoni tal-pajp li jikkomunika, tipikament jeħtieġu inklinazzjoni ta 'mhux inqas minn 1:10 biex jiżguraw li l-pajp ikun mimli b'medja u ħieles minn bżieżaq akkumulati. Jekk l-inklinazzjoni ma tkunx biżżejjed, il-bwiet ta 'l-arja jifformaw faċilment fil-pajp li jikkomunika, u jikkawża li l-valur imkejjel jinqara baxx jew ivarja. Barra minn hekk, il-pajp li jikkomunika għandu jkun qasir u dritt kemm jista 'jkun, b'numru minimu ta' minkbejn, biex jiġi evitat imblukkar u dewmien tar-rispons.
Għaliex il-kejl tal-pressjoni differenzjali għandu jintuża għall-kejl tal-livell f'tankijiet magħluqa taħt pressjoni?
Il-pressjoni tal-fażi tal-gass ġewwa tank magħluq mhijiex pressjoni atmosferika. Jekk wieħed bisstrasmettitur tal-pressjoni tal-kejljintuża biex ikejjel il-pressjoni fil-qiegħ tat-tank, il-valur imkejjel jinkludi l-pressjoni tal-fażi tal-gass u ma jistax jirrifletti b'mod indipendenti l-pressjoni idrostatika tal-kolonna tal-likwidu. Għalhekk, għandu jintuża kejl tal-pressjoni differenzjali: in-naħa ta 'pressjoni għolja tat-trasmettitur tikkonnettja mal-vit tal-pressjoni tal-fażi likwida fil-qiegħ tat-tank, u n-naħa ta' pressjoni baxxa tgħaqqad mal-ispazju tal-fażi tal-gass. Il-pressjoni differenzjali mkejla hija l-pressjoni idrostatika tal-kolonna tal-likwidu, li minnha jista 'jiġi derivat l-għoli tal-livell.
X'inhuma r-rekwiżiti ewlenin għall-installazzjoni ta 'linji ta' impuls ta 'pressjoni differenzjali?
Il-linja tal-impuls tal-ġenb ta 'pressjoni għolja hija mmexxija 'l barra mill-parti t'isfel tat-tank, u n-naħa ta' pressjoni baxxa mill-ispazju tal-fażi tal-gass fil-parti ta 'fuq tat-tank. Iż-żewġ linji jgħaqqdu mal-portijiet ta 'pressjoni għolja u baxxa tat-trasmettitur rispettivament. L-isfida ewlenija tinsab fil-kontroll tal-istat tal-fluwidu fil-linji tal-impuls. Linji ta 'impuls orizzontali għandhom jiġu installati b'inklinazzjoni: meta tkejjel likwidi, inklinazzjoni 'l isfel lejn it-trasmettitur; meta tkejjel il-gassijiet, inklinazzjoni 'l fuq. L-inklinazzjoni għandha tkun mill-inqas 83 mm/m (madwar 1:12). L-għan ta 'dan ir-rekwiżit huwa li jiġi żgurat li l-kondensat jew il-gass fil-linji jistgħu jiskulaw b'mod naturali fid-direzzjoni maħsuba, filwaqt li jiġu evitati żbalji idrostatiċi addizzjonali kkawżati minn kolonni likwidi jew kolonni tal-gass li jiffurmaw fil-linji. Għall-midja tal-fwar, għandu jinżamm siġill tal-ilma tal-kondensat fil-linji tal-impuls, u t-trasmettitur għandu jiġi installat taħt il-vit tal-pressjoni sabiex il-kondensat ikun jista 'jiġi lura b'mod naturali.
Taħt liema ċirkostanzi għandhom jintużaw kapillari ta 'pressjoni differenzjali minflok linji ta' impuls?
Meta l-mezz ikun viskuż, suxxettibbli għall-kristallizzazzjoni, korrużiv ħafna, jew suxxettibbli għall-iffriżar, is-soluzzjoni tal-linja tal-impuls tiffaċċja riskji ta 'imblukkar, korrużjoni u ffriżar. F'każijiet bħal dawn, għandhom jintgħażlu kapillari ta' pressjoni differenzjali. Il-kapillari jużaw siġilli remoti mimlijin b'żejt tas-silikonju jew fluwidu ieħor ta 'trasferiment ta' pressjoni biex jissostitwixxu l-linji ta 'impuls, jittrasmettu pressjoni mill-vit tal-pressjoni għad-dijaframma tat-trasmettitur u jeliminaw ir-riskju ta' korrużjoni tal-mezz li jikkuntattja direttament lit-trasmettitur.
Liema prekawzjonijiet japplikaw għall-installazzjoni ta 'kapillari ta' pressjoni differenzjali?
Ir-raġġ tal-liwi tal-kapillari m'għandux ikun inqas minn 300 mm. Liwi eċċessiv jista 'jfixkel il-fluss tal-fluwidu tat-trasferiment tal-pressjoni u jtawwal il-ħin tar-rispons tas-sistema. Il-kapillari m'għandu qatt jintuża bħala komponent li jiflaħ it-tagħbija meta timmaniġġja l-assemblaġġ; ħsara mekkanika minn immaniġġjar ħażin jista 'jikkawża tnixxija ta' fluwidu tat-trasferiment tal-pressjoni. Il-kapillari għandu jkun imwaħħal sew biex tiġi evitata ħsara mill-għeja mill-vibrazzjoni. Meta teżisti differenza fl-għoli bejn il-pożizzjoni tal-installazzjoni tat-trasmettitur u l-vit tal-pressjoni, ir-ras statika tal-fluwidu tat-trasferiment tal-pressjoni fil-kapillari tintroduċi offset żero addizzjonali. Dan l-offset għandu jiġi eliminat permezz ta 'kumpens żero qabel it-trasmettitur jitqiegħed fis-servizz.
Kif għandha tiġi protetta d-dijaframma tal-proċess waqt l-installazzjoni?
Id-dijaframma tal-proċess hija l-aktar parti vulnerabbli tat-trasmettitur, bi ħxuna tipikament tal-ordni ta 'ftit għexieren ta' millimetru. Kwalunkwe kuntatt ma 'oġġett iebes jew li jaqta' waqt l-installazzjoni jista 'jikkawża indentazzjoni jew perforazzjoni irriversibbli, li jirriżulta f'falliment permanenti tat-trasmettitur. Burrs fil-vit tal-pressjoni għandhom jitneħħew bir-reqqa qabel l-installazzjoni. Meta tgħaqqad linji ta 'impuls, materjali fibrużi bħall-qanneb m'għandhomx jintużaw bħala fillers tas-siġillar, peress li l-fibri jistgħu jdawru mad-dijaframma. Meta tkejjel il-fwar jew midja b'temperatura għolja, it-temperatura għandha titnaqqas għall-firxa permissibbli tat-trasmettitur permezz ta 'linji ta' impuls jew bjar tas-sħana. Għandha tiġi evitata l-espożizzjoni diretta tad-dijaframma għal fwar b'temperatura għolja.

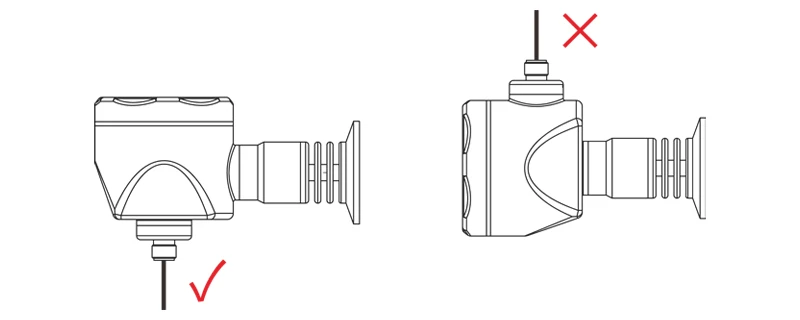

Għaliex il-wajers elettriċi għandhom jiġu installati jħarsu 'l isfel?
L-akkomodazzjoni elettrika ta 'trasmettitur tipikament għandha ċertu grad ta' protezzjoni tad-dħul, iżda t-toqob tad-dħul tal-kejbil u d-dħul tal-kejbil huma l-mogħdijiet ewlenin għall-intrużjoni tal-umdità. L-installazzjoni tal-port tal-konnessjoni elettrika li tħares 'l isfel tippermetti li l-kejbil jifforma linja ta' taqtir, sabiex ix-xita jew il-kondensat jinżlu mill-għata tal-kejbil u jqattar aktar milli jmur lura fid-djar. It-toqob tad-dħul tal-kejbil għandhom ikunu ssiġillati b'siġillant jew fittings dedikati għas-siġillar. F'ambjenti ta 'barra jew umdi, din il-miżura taffettwa direttament l-affidabilità fit-tul tat-trasmettitur.

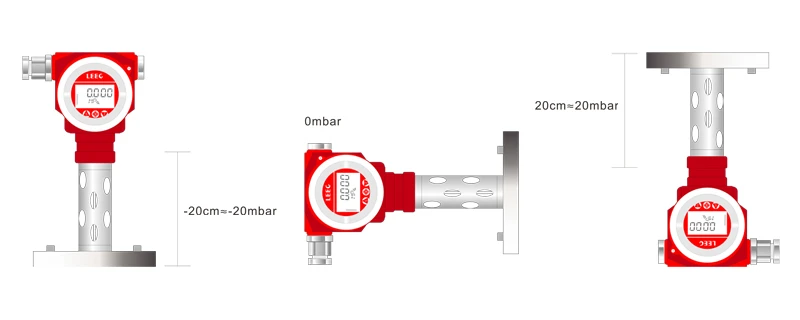

Għaliex iseħħ offset żero wara li t-trasmettitur ikun installat?
It-trasmettituri huma tipikament kkalibrati fil-fabbrika f'orjentazzjoni speċifika ta 'installazzjoni, bir-referenza żero li tikkorrispondi għall-bilanċ tal-forza tad-dijaframma fi stat orizzontali. Madankollu, waqt l-installazzjoni fuq il-post, l-orjentazzjoni tal-immuntar tat-trasmettitur ħafna drabi tvarja mill-orjentazzjoni tal-kalibrazzjoni tal-fabbrika tagħha. Għal trasmettituri tal-pressjoni tal-kejl, meta l-pjan tad-dijaframma jiddevja mill-istat vertikali, il-komponent gravitazzjonali li jaġixxi fuq il-partijiet mobbli interni tas-sensor jinbidel, u jipproduċi offset żero żgħir. Għaltrasmettituri tal-pressjoni differenzjalib'sistemi kapillari, l-effett tal-orjentazzjoni tal-installazzjoni huwa aktar evidenti: ir-ras statika tal-likwidu tat-trasferiment tal-pressjoni fil-kapillari hija direttament superimpost fuq is-sinjal tal-pressjoni differenzjali. Għal kull bidla ta' metru fid-differenza fl-għoli bejn it-trasmettitur u l-vit tal-pressjoni, jiġi prodott bias addizzjonali ta' madwar 0.1 bar għal fluwidu tal-mili taż-żejt tas-silikon b'densità ta' madwar 1 g/cm³.
Taħt liema kundizzjonijiet għandu jsir kumpens żero?
Kumpens żero għandu jitwettaq wara li t-trasmettitur ikun ġie installat mekkanikament u l-linji tal-impuls jimtlew b'medja iżda qabel ma tiġi introdotta l-pressjoni tal-proċess (jew bil-ġnub ta 'pressjoni għolja u baxxa bilanċjati). Għal trasmettituri tal-pressjoni tal-kejl, kun żgur li d-dijaframma tkun miftuħa għall-atmosfera. Għal trasmettituri ta 'pressjoni differenzjali, iftaħ il-valv ta' ekwalizzazzjoni biex tgħaqqad il-ġnub ta 'pressjoni għolja u baxxa, jew ikkonferma li l-livelli tal-likwidu fiż-żewġ linji tal-impuls huma fl-istess għoli. Bl-użu ta 'komunikatur li jinżamm fl-idejn jew il-funzjoni ta' aġġustament taż-żero lokali tat-trasmettitur, ikkalibra l-output kurrenti għall-valur żero li jikkorrispondi għal 4 mA.
Il-kumpens żero jista 'jissostitwixxi l-kalibrazzjoni full-span?
Le. Kumpens żero jista 'biss jelimina preġudizzju kostanti. Tikkoreġi d-devjazzjoni tal-output tat-trasmettitur bi pressjoni żero iżda ma tbiddilx l-inklinazzjoni tal-kurva karatteristika tas-sensor. Għalhekk, għal applikazzjonijiet b'rekwiżiti ta 'preċiżjoni għolja, l-aġġustament tal-valur tal-firxa aktar baxxa (LRV) għandu jsir ukoll wara l-installazzjoni, aktar milli sempliċement tagħfas il-buttuna żero. Verifika sħiħa ta 'wara l-installazzjoni għandha tinkludi wkoll kontrolli ta' tnixxija tal-linji tal-impuls u ttestjar tar-rispons: applika pressjoni magħrufa u osserva jekk l-output tat-trasmettitur jirrispondix b'mod lineari u jekk l-istereżi tar-ritorn hijiex konsistenti.
It-trasmettituri tal-pressjoni assoluta jeħtieġu kumpens żero?
Il-punt żero ta 'trasmettitur ta' pressjoni assoluta huwa referenzjat għal vakwu assolut. Peress li referenza ta' vakwu assolut riproduċibbli normalment ma tistax tiġi stabbilita fil-post, m'għandux isir aġġustament konvenzjonali taż-żero. Jekk tkun meħtieġa korrezzjoni għall-effetti tal-orjentazzjoni tal-installazzjoni, għandha tintuża funzjoni ta 'aġġustament tal-valur tal-medda aktar baxxa (LRV) biex tikkumpensa fi pressjoni ta' referenza magħrufa.
X'jinkludi l-proċess sħiħ ta' aċċettazzjoni u verifika ta' wara l-installazzjoni (PAQ)?
Il-proċess sħiħ tal-PAQ jinkludi: li tikkonferma li l-installazzjoni mekkanika hija sigura, l-inklinazzjonijiet tal-linja tal-impuls huma korretti, u m'hemm l-ebda tnixxija; tikkonferma li l-wiring elettriku jħares 'l isfel u huwa ssiġillat sew; twettiq ta' kumpens żero taħt pressjoni żero jew kundizzjonijiet bilanċjati ta' pressjoni għolja u baxxa; l-applikazzjoni ta' pressjoni magħrufa għall-ittestjar tar-rispons biex tiċċekkja l-linearità u tirritorna l-konsistenza tal-isteresi; u għal sistemi ta 'pressjoni differenzjali, li tikkonferma li l-mezz ta' trasferiment tal-pressjoni fil-kapillari jew linji ta 'impuls huwa f'kondizzjoni normali. Flimkien, dawn il-passi jiżguraw transizzjoni bla xkiel tat-trasmettitur minn "stat tal-kalibrazzjoni tal-fabbrika" għal "stat tal-kejl tal-kamp".
L-installazzjoni ta 'trasmettitur tal-pressjoni hija kompitu sistematiku li jkopri aspetti mekkaniċi, fluwidi u elettriċi. Mill-immuntar tal-qiegħ u installazzjoni tat-tip tal-virga jew tat-tip tal-kejbil immuntata fuq fuq fuq tankijiet miftuħa atmosferiċi, għal linja ta 'impuls ta' pressjoni differenzjali u soluzzjonijiet kapillari għal tankijiet magħluqa taħt pressjoni, kull metodu ta 'installazzjoni għandu l-konfini operattivi applikabbli tiegħu u l-proċeduri operattivi obbligatorji. Il-protezzjoni tad-dijaframma tal-proċess u l-orjentazzjoni 'l isfel tal-wajers elettriċi-dawn ir-rekwiżiti apparentement minuri spiss jiddeterminaw jekk it-trasmettitur jistax iżomm tħaddim affidabbli tul ħajja ta' servizz ta 'snin jew saħansitra aktar minn għaxar snin. Il-kumpens żero ta 'wara l-installazzjoni huwa pass ewlieni li jgħaqqad il-"kundizzjoni tal-kalibrazzjoni tal-fabbrika" u l-"kondizzjoni attwali tal-installazzjoni tal-post"-jikkoreġi l-preġudizzju kostanti kkawżat mill-orjentazzjoni tal-installazzjoni u r-ras statika tal-fluwidu tat-trasferiment tal-pressjoni, iżda ma tistax tissostitwixxi l-kalibrazzjoni full-span u tlesti l-verifika ta 'wara l-installazzjoni. Fl-aħħar mill-aħħar, l-eżattezza tal-kejl ta 'trasmettitur tal-pressjoni tiddependi mhux biss fuq il-prestazzjoni tas-senser innifsu iżda wkoll fuq jekk il-proċess ta' installazzjoni huwiex rigoruż u l-proċedura ta 'verifika tkunx kompluta. Huwa biss meta kull dettall jiġi indirizzat kif suppost waqt l-installazzjoni li t-trasmettitur jista 'jkompli joħroġ dejta affidabbli f'operazzjoni sussegwenti.
